简式镍镉电池充电器

文章长度[517]　加入时间[2007/2/2]　更新时间[2025/9/26 16:24:11]　级别[0]　[评论]　[收藏]

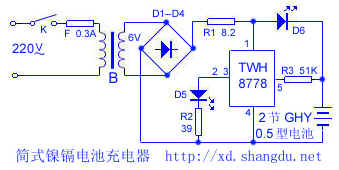

本镍镉电池充电电路能批示电池是否已充足电,电路如下图:

接通开关K,220伏交流市电经变压器B变压,D1-D4整流后,通过R1、D6给2节GNY0.5型电池(5号镍镉电池)以500mA的电流进行充电。D6发光指示正在充电,此时,TWH8778开关集成电路控制极⑤脚开启电压小于1.6V,电路不能导通,因此D5不亮。随着充电的继续进行。GNY电池充电电流逐渐减小,电池端电压逐渐升高,TWH8778的控制极⑤脚电压也逐渐升高,当等于1.6V时,电路导通,D5发光,指示电池已充足电。
